Solicitud

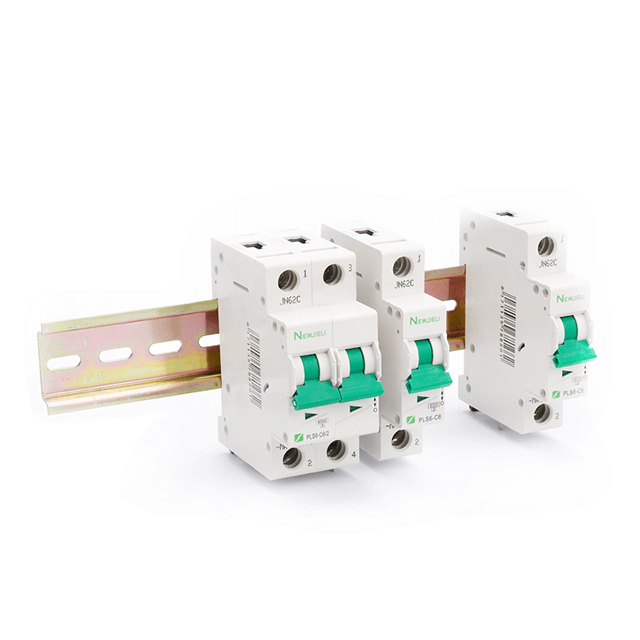

El interruptor tiene las ventajas del ahorro de energía, la seguridad, la eficiencia, la compacidad, la apariencia moderna y la hermosa combinación de colores.La capacidad de ruptura máxima es de hasta 10KA, esta oferta de interruptores automáticos proporciona protección contra sobrecargas y cortocircuitos para equipos y circuitos.El interruptor es aplicable a empresas industriales, comercio, edificios de gran altura y viviendas civiles.Cumple con los estándares de IEC60898.
Producto técnico principal
Corriente nominal en | 1A-63A |
Número de polo | 1P, 2P, 3P, 4P |
Tensión nominal Ue | 230/400 V CA |
Frecuencia nominal | 50/60Hz |
Capacidad de ruptura nominal | 10 ka |
Ejecución de la capacidad de ruptura | 10KA |
Tensión nominal de resistencia a choques | 4 KV |
Disipación de potencia por polo | 1A-10A : 2W |
16A-32A: 3,5W | |
40A-63A: 5W | |
Característica de disparo | B .C .D |
Vida mecánica | 20000 veces |
Vida eléctrica | 10000 veces |
Nivel de protección | IP20 |
Temperatura de referencia | 30℃ |
Temperatura ambiente | -5 ℃ a +40 ℃ |
Temperatura de almacenamiento | -35 ℃ a +70 ℃ |
Resistencia al calor húmedo | 2 tipos (temperatura 55 ℃, humedad relativa 95%) |
Tipo de instalación | Estructura modular, Montado en carril |
Capacidad de cableado de terminales | 25 mm² |
Tipo de conexión de terminal | Cable/barra colectora tipo clavija/barra colectora tipo U |
Par de apriete | 2,0 N*m 22 pulgadas-libras |
Montaje | 35㎜ |
Conexión | Desde arriba y desde abajo |
Dimensiones generales y de instalación (mm)
